在線式UPS(Online UPS)和后備式UPS(Standby UPS)是兩種常見的UPS(不間斷電源)系統。它們在電源備份和輸出電力質量方面有著不同的工作原理和性能，那在線式UPS和后備式UPS有什么區別呢?

　　什么是在線式UPS?

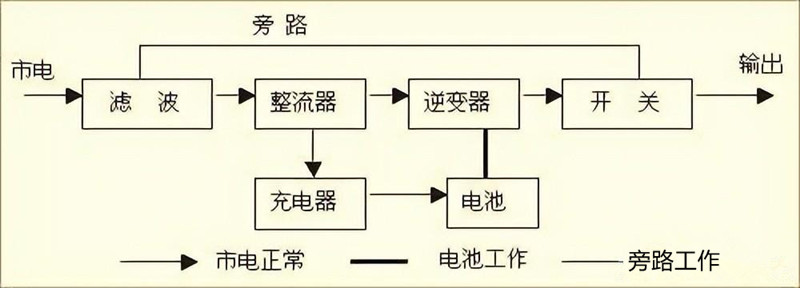

在線式UPS電源工作原理

　　在線式UPS由整流器、電池和逆變器組成，與交流市電和負載保持一致。輸入到在線UPS的交流電源首先被送至整流電路，然后由整流電路轉換成直流電源。然后，這個直流電源被用來給電池充電，這個直流電源被供給給逆變電路，然后供給給負載。

　　有轉換開關，但它總是在ON位置。因此，在任何時刻，傳遞到負載的功率都將來自整流和逆變電路的組合。使用在線式UPS的主要優點是，在停電的情況下，不需要在主電源線路徑和電池備份路徑之間切換。

　　什么是后備式UPS?

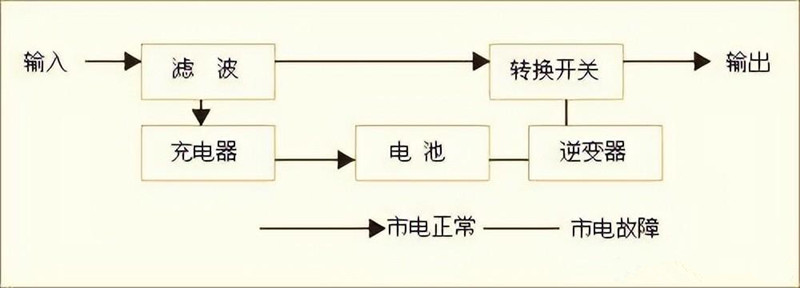

后備式UPS電源工作原理

　　后備式UPS直接向負載所接設備提供交流電源。當?shù)綦姇r，后備式的UPS會改變轉換開關的位置。它把負載連接到電池備份路徑上。

　　后備式UPS電池在交流電源可用時充電。在這種情況下，交流電源直接輸入到負載電路中，同時通過整流電路對后備式ups的電池進行充電

　　在停電的情況下，充電的電池被用來向逆變器提供直流電源，逆變器將直流電源轉換為交流電源，并提供給負載端。

　　在線式UPS和后備式UPS各有什么優缺點?

　　在線式UPS的優點

　　在線式UPS不需要在掉電時進行雙路切換。這樣，傳遞給負載的電力就不會中斷。

　　使用在線式UPS的顯著優點是負載電路和輸入電路之間的隔離是適當?shù)模@有助于得到失真小的信號。

　　在在線式UPS中，逆變器始終處于ON狀態。因此，傳遞到負載的功率將在任何時刻都可用，因為傳輸時間為零。

　　在線式UPS的缺點

　　在線式UPS的設計比較復雜，需要很大的散熱片。

　　在線式UPS的功耗更大，因為它同時為電池備份和逆變電路供電。

　　線上式ups的設計成本遠遠高于后備式UPS。

　　后備式UPS的優點

　　與在線式UPS相比，后備式UPS的設計成本非常低。

　　后備式ups的內部控制很簡單，有兩條路徑，根據轉換開關的位置，兩條路徑在不同的時間工作。

　　后備式UPS的效率很高，因為電池備份和逆變器不像在線式UPS一樣一直處于ON狀態。

　　后備式UPS的缺點

　　后備式UPS獲得的電信號質量很差，因為逆變器并不總是ON。

　　在停電的情況下，傳輸時間約為5ms，在此期間將沒有輸出電源。由于傳輸時間的關系，輸出功率會有輕微的中斷。

　　后備式Ups在可用的情況下直接提供交流電源，然后輸入電壓中出現的尖峰和浪涌也將傳遞到輸出電路。

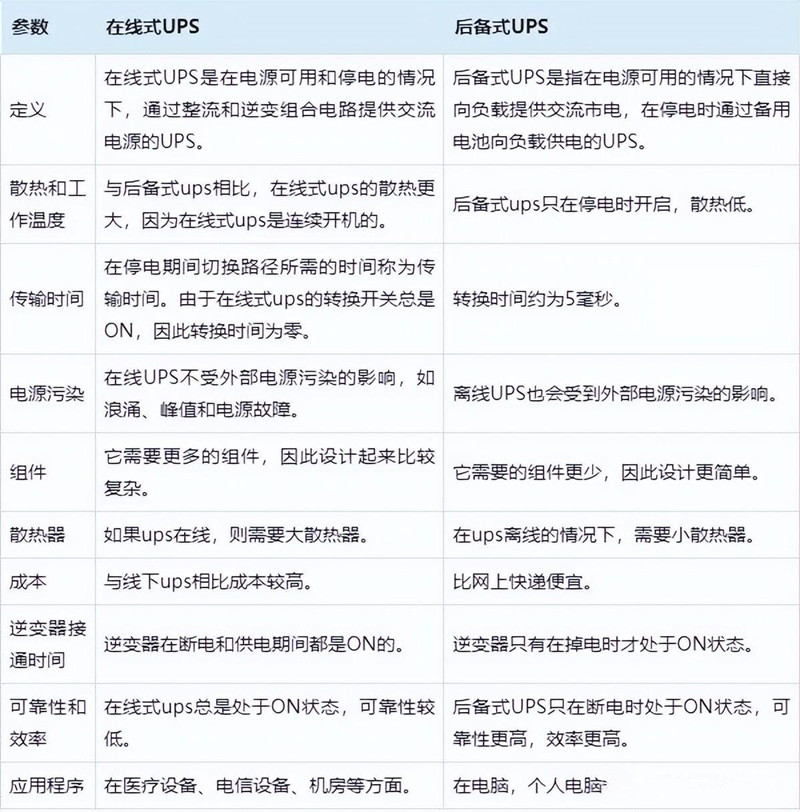

　　在線式UPS和后備式UPS區別?

　　在線式UPS電源和后備式UPS電源的主要區別在于其工作模式和輸入輸出方式。

　　1、工作模式：在線式UPS電源在市電輸入時直接輸出市電，而在停電時通過逆變器將市電轉換為備用電源輸出。而后備式UPS電源則在市電輸入時直接輸出備用電源，而在停電時通過逆變器將備用電源轉換為市電輸出。

　　2、輸入輸出方式：在線式UPS電源通常具有多個輸入輸出端口，可以同時連接多個設備。而后備式UPS電源則通常只有一個或多個輸入輸出端口，用于連接主要設備。

　　3、電池備份：在線式UPS電源在市電輸入時可以同時為設備提供電源和電池備份，而在停電時可以自動切換到備用電源輸出。而后備式UPS電源則只能在停電時提供電池備份，不能為設備提供電源。

　　4、轉換時間：在線式UPS電源在市電輸入時可以立即將備用電源輸出，轉換時間非常短。而后備式UPS電源則需要經過一定的轉換時間，才能將備用電源輸出。

　　以上就是在線式UPS和后備式UPS區別的介紹，總之在線式UPS的優勢在于其輸出電流的穩定性和持續供電能力，適用于對電力質量要求較高的場所，例如數據中心、醫療設備等;而后備式UPS雖然轉換時間稍長，但對于對電力連續性要求不那么嚴苛的場所，例如家庭、小型辦公室等，是一種更經濟實惠的選擇。
