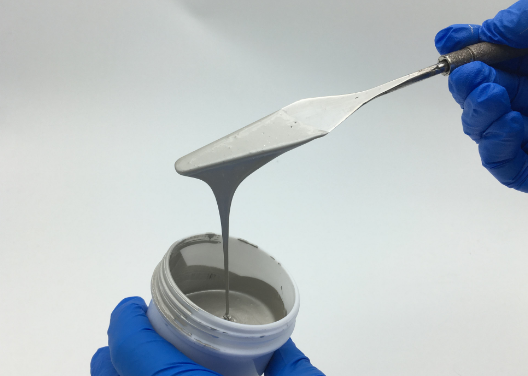

鋰電池電極制漿主要有原料預處理、混和、干粉分散、稀釋四個步驟，將正極或負極活性物質按一定比例與專用導電劑、粘結劑和溶劑混合均勻，并調制成漿。

鋰電池漿料控制點：粘度、顆粒度、固含量

工序控制點：攪拌速度、攪拌溫度、攪拌濃度、真空度

鋰電池正極制漿

原料預處理：正極活性物質、導電劑、粘結劑常壓烘烤脫水、溶劑采用干燥分子篩或者特殊取料設施脫水。

原料混和：a.粘結劑的溶解及熱處理；b.活性物質和導電劑球磨

干粉分散：粘結劑液體浸濕固體，擠出氣體的過程正極材料中的所有組分均能被粘結劑溶液浸濕，所以正極料粉分散相對容易分散方法：靜止法（分散時間長，效果差，但不損傷材料原結構）攪拌法（時間短，效果佳，但有可能損傷材料自身結構）攪拌速度越高，分散越快，但對材料自身結構和對設備損傷大，攪拌溫度適宜的溫度，漿料流動性好，易分散，太熱漿料容易結皮，太冷流動性降低攪拌濃度：越小，分散越快，但過稀導致材料浪費和漿料沉淀加重真空度：高真空度有利于材料縫隙和表面氣體排出，降低液體吸附難度，易于分散均勻

稀釋：將漿料調整為合適的濃度，便于涂布

鋰電池負極制漿

負極制漿原理與正極制漿原理相同

注意點：

a.石墨與粘結劑溶液極性不同，不易分散，可先用醇（乙醇、異丙醇）水溶液初步潤濕，再與粘結劑溶液混合；

b.適當降低攪拌濃度，提高分散性；

c.分散過程為減少極性物與非極性物間的距離，提高勢能或表面能，為吸熱反應，適當升高攪拌溫度，提高流動性，降低分散難度。

鋰電池制漿注意事項：

1.漿料的固含量應從高往低逐步調整2.在攪拌的間歇過程中注意刮邊和刮底，確保分散均勻

3.漿料不宜長時間擱置，以免其沉淀或均勻性下降

4.攪拌時間的長短以設備性能、材料加入量為主設計考慮

5.出料前對漿料進行過篩，除去大顆粒以防涂布時造成斷帶
