鋰電池自放電簡(jiǎn)單定義為：電池的電壓在存儲(chǔ)過(guò)程中下降的很快，一般的鋰電池生產(chǎn)廠商都是用每天電壓下降了多少mV來(lái)衡量，單位便是mV/天，好的電池一天壓降不會(huì)超過(guò)2mV；還有一些鋰電池生產(chǎn)廠家采用的是K值計(jì)算方法，也就是mV/h，一個(gè)小時(shí)電壓下降了多少mV，好的電池K值一般都在0.08mV/h以內(nèi)。

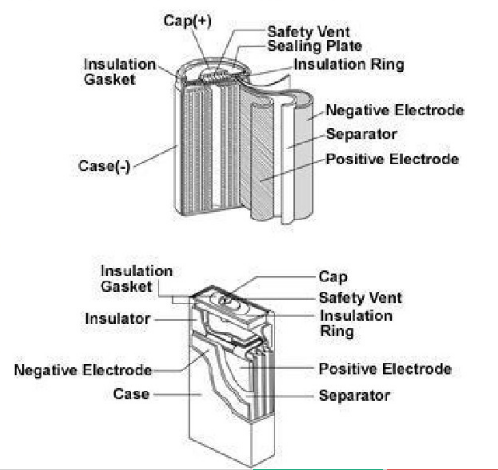

引起鋰電池自放電過(guò)大的原因有二：物理微短路和化學(xué)反應(yīng)。

1、物理微短路

引起物理微短路的情況很多，分為如下幾種：

a、粉塵和毛刺

很多廠家自放電大的電池拆開(kāi)來(lái)都會(huì)在隔膜上發(fā)現(xiàn)黑點(diǎn)，中間位置占多數(shù)的便是粉塵擊穿，邊緣位置占多數(shù)的便是毛刺，這個(gè)比較好辨別；

b、正極金屬雜質(zhì)

為什么要將這個(gè)歸入到這一類，其實(shí)正極的金屬雜質(zhì)經(jīng)過(guò)充電反應(yīng)后，也會(huì)擊穿隔膜，在隔膜上形成黑點(diǎn)，也造成物理微短路；比如很多正極鐵鋰材料就會(huì)面臨自放電過(guò)大的問(wèn)題，也就是鐵雜質(zhì)超標(biāo)引起的。

c、負(fù)極金屬雜質(zhì)

由于原電池的形成，負(fù)極金屬雜質(zhì)會(huì)游離出來(lái)，在隔膜處沉積而造成隔膜導(dǎo)通，形成物理微短路，國(guó)內(nèi)某些低端的負(fù)極材料經(jīng)常會(huì)遇見(jiàn)這樣的情況；

d、輔材的金屬雜質(zhì)：例如膠紙

2、化學(xué)反應(yīng)

a、水分造成電解液分解，釋放出大量的電子，電子再嵌入到正極氧化結(jié)構(gòu)中，從而引起正極電位下降，造成低壓；另外，水分在整個(gè)電池里面是個(gè)催化劑，會(huì)生成很強(qiáng)路易斯酸，從而不停的腐蝕SEI膜，消耗鋰源而引起電池低壓。

b、電解液溶劑

某些電解液溶劑加入后會(huì)引起電池的電壓下降過(guò)快，可能的機(jī)理：這些溶劑不耐氧化，在存儲(chǔ)過(guò)程中發(fā)生緩慢的化學(xué)反應(yīng)，消耗容量而使得電壓下降。

c、SEI膜沒(méi)有形成好

在存放過(guò)程中，由于倉(cāng)庫(kù)具有一定的溫度，所以引起SEI膜的脫落和重新反應(yīng)，造成電池脹氣、低壓等。

d、封裝不良

極耳位置過(guò)封，可能造成極耳腐蝕而消耗鋰源低壓；其他位置過(guò)封，可能電解液透過(guò)CPP層腐蝕鋁箔，而造成鋁塑膜穿孔，進(jìn)入水分造成低壓脹氣。

很多時(shí)候，脹氣和低壓是一起出現(xiàn)的，這個(gè)時(shí)候往往都比較嚴(yán)重了；發(fā)生比例最多的低壓，還是因?yàn)榉蹓m和毛刺引起的。
